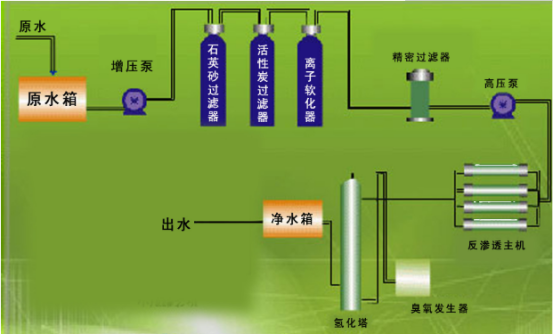

纯水处理工艺流程方案： （1）第一级预处理系统：采用石英沙介质过滤器，主要目的是去除原水中含有的泥沙、铁锈、胶体物质、悬浮物等颗粒在20μm以上对人体有害的物质，自动过滤系统，采用进口品牌自动控制阀，系统可以自动（手动）进行反冲洗、正冲洗等一系列操作。保证设备的产水质量，延长设备的使用寿命。同时设备配备有自我维护系统，降低维护费用。 （2）第二级预处理系统：采用果壳活性炭过滤器，目的是为了去除水中的色素、异味、生化有机物、降低水的余氨值及农药污染和其他对人体有害的物质污染物。自动过滤控制系统，采用进口品牌自动控制阀，系统可以自动（手动）进行反冲洗、正冲洗等一系列操作。 （3）第三级预处理系统：采用优质树脂对水进行软化，主要是降低水的硬度，去除水中的钙镁离子（水垢）并可进行智能化树脂再生。自动过滤系统，采用进口品牌自动软水器，系统可以自动（手动）进行反冲洗。 （4）第四级预处理系统：采用双级5μm孔径精密过滤器（0.25吨以下为单级）使水得到进一步的净化、使水的浊度和色度达到优化，保证RO系统安全的进水要求。 （5）纯净水设备主机：采用反渗透技术进行脱盐处理，去除钙、镁、铅、汞对人体有害的重金属物质及其他杂质，降低水的硬度，脱盐率98%以上，生产出达到国家标准的纯净水。 （6）杀菌系统：采用紫外线杀菌器或臭氧发生器（根据不同的类型确定）提高保质期。为提高效果，应使臭氧与水充分混合，并将浓度调整到最佳比。 （7）一次冲洗：采用不锈钢半自动冲瓶机对瓶子的内、外壁进行清洗，清洗的水量可调。 （8）二次冲洗（水源为纯净水）：可采用不锈钢半自动冲瓶机对瓶子的内、外壁进行清洗，清洗的水量可调。 （9）灌装机：采用全自动常压灌装机进行灌装，可适应较轻重量的瓶子，降低用户的成本，并且灌装量准确、易操作。 （10）打码：采用全自动打码机自动将生产日期打印在瓶盖上，节省人力，准确卫生。 （11）旋盖：采用配备磁旋头的旋盖机进行旋盖，旋盖的质量好，对瓶盖的适应性强。 （12）粘标签：可采用全自动粘标或手工粘标签。 （13）打捆或装箱。 泳池，海洋馆，水产养殖使用臭氧发生器射流器投加管道的设计注意事项： 由于泳池、海洋馆、水产养殖行业臭氧系统是在一个密闭的管道内投加臭氧，管道上存在一定压力（1.5~2.0kg/cm2），臭氧设备一般都放在地下室，设计臭氧系统时务必注意以下重要事项，否则臭氧系统无法正常工作： 1、射流器的负压流量必须大于或等于臭氧气体流量！ 2、增压泵/射流器/连接管路选型设计非常重要！ 3、臭氧系统选型时务必选用氧气源臭氧系统！ 4、臭氧投加点必须在砂缸过滤器等之后管路！ 5、臭氧系统必须配置泳池专用防回水装置！ 一、射流器的负压流量必须大于或等于臭氧气体流量： 由于泳池管道内有 1.5~2.0kg 的压力，而臭氧机的输出压力＜1.0kg，所以依靠臭氧机自身压力是无法将臭氧投加到泳池管道中，目前泳池水处理标准做法是利用射流器负压吸入臭氧和水进行混合；射流器的负压流量应大于臭氧气体流量，如臭氧气体流量为 30L/min，则射流器负压要做到 35L/min（最低不得小于 30L/min），从而保证臭氧气体被全部吸入；如果射流器负压小或没有负压，臭氧气体将憋在臭氧管中，将导致以下严重后果： 1、由于机器憋气，将会导致臭氧管、连接管路泄漏臭氧；臭氧属于强氧化剂，泄漏的臭氧会氧化腐蚀机房内所有设备，大幅缩短设备使用寿命！ 2、射流器负压小或没有负压：臭氧放电室内压力将急剧升高，臭氧管的等效阻抗将会超过电路设计最大限值，高压无法将气体击穿将导致工作电流下降、臭氧浓度降低；同时高压包内部能量不能充分释放将导致驱动电路故障率大幅上升！ 3、射流器没有负压往外喷水（这种案例也很多）：这种情况除了造成上述 2 点危害后，如果系统没有很好的防回水措施，射流器倒流的水将把整个臭氧系统灌满，臭氧系统部分设备将彻底损坏，无法修复！ 二、增压泵/射流器/连接管路选型非常重要： 1、文丘里射流器工作原理：射流器由喷嘴、吸入室、扩压管三部分组成，具有一定压力的流体（水）通过喷嘴高速喷出，使压力能转化速度能，在喷嘴出口区域形成真空，从而将被抽介质（臭氧气体）吸入进去，二股介质在扩压管内进行混合及能量交换，强劲的水流与气体混合喷射，使搅拌均匀、完全，产生的气泡多而细腻，促使气体溶解效率提高！ 2、射流器最佳工作状态：射流器负压流量的大小取决于内部喷嘴的水流速度，喷嘴水流速度又取决于增压泵的压力（即扬程）和扩压管出口压力（管道压力），射流器的最佳工作状态是入口水流大、压力高，出口阻力低（常压最好），进出口形成强大的压差（4kg 以上），此时得到的负压流量最大！ 3、增压泵选型：由于泳池管路本身就有 1.5~2.0kg 压力，而射流器一般需要 2kg 的压差才能正常工作，所以水泵扬程务必选在 50 米以上，水泵流量可以参考射流器接口尺寸来选择，1 寸口径—4T/h，1.5寸口径—8T/h，2 寸口径—12T/h，这样射流器才能产生比较大的负压；部分经销商经常选一些低扬程（40米以下）的卧式水泵用在泳池臭氧上，射流器根本无法产生负压，导致臭氧系统出现上诉一系列的问题；低扬程水泵只能用在常压管道推动射流器，泳池上不适合用！ 4、增加泵/射流器连接管路设计：增加泵的进出口管道应与泵接口尺寸一致，不能变小；射流器进出口管道应与射流器尺寸一致，出口管道最好是用大一号（降低出口压力，增加射流器进出口压差），整个连接管路式尽量避免使用 90 度弯头（特别是射流器出口管路），如无法避免尽量用 45 度弯头，降低弯头对压力的衰减！ 三、臭氧投加点必须在砂缸过滤器等之后管路： 1、臭氧系统射流器安装位置必须在砂缸过滤器等之后管路；有些经销商把臭氧投加点放在砂缸前面，射流器出口阻力高达 3~4.0kg（砂缸阻力），射流器进出口压差变得很小，即使选用了高扬程水泵，负压流量也很小甚至没有负压！ 四、臭氧系统必须配置泳池专用防回水装置： 1、由于游泳池管道压力在 1.0~2.0kg/cm2，增压泵不工作的时候射流器负压消失（这个时候射流器等同于 1 个三通），管道里面带压力的水极易回流到臭氧系统，仅靠单向阀不能完全阻止回水，因为单向阀使用了一段时间后，密封面有细微脏物体都会造成密封面不严，从而导致渗水或回水，水回流到臭氧系统管道里面将导致机器大面积损坏（水回流到制氧机、空压机里面整个机器基本上就报废了）。 2、我公司根据泳池水处理臭氧系统专门开发了一款“泳池专用防回水筒”，防回水筒由不锈钢筒、溢流管、负压调节球阀、全不锈钢正负压力表组成，其结构图如下： BNP OZONE 3、防回水原理：增压泵停止工作后，射流器负压消失等效于 1 个三通，带压力的水反向通过单向阀渗漏，水通过管道回流到防回水筒里，当回水液位超过溢流口水平线时，回水将通过溢流口排到地下管道，从而保证了臭氧系统的安全！ 4、防回水筒使用条件要素： ⑴、泳池专用防回水筒只能用在负压吸入（如射流器，气液混合泵等）臭氧的投加方案中，防回水筒内要成微负压状态（-5kpa）；防回水筒内如为正压将导致回水溢流口泄漏臭氧！ ⑵、射流器的负压流量必须大于臭氧气体流量，否则将导致回水溢流口泄漏臭氧！ ⑶、臭氧系统和射流泵的开机顺序要做互锁，只有射流泵运行后臭氧系统才能开机，否则将导致回水溢流口泄漏臭氧！ ⑷、停机时要先关闭臭氧系统，然后才能关闭射流泵，否则将导致回水溢流口泄漏臭氧！ 5、防回水筒使用及调节方法： 先从防回水筒的臭氧输入口加水→加到回水溢流口有水流出为止→接好输入输出管道→负压调节球阀全开→开启射流泵→开启臭氧系统，观察负压表压力，慢慢关小负压调节球阀，将防回水筒负压调整到-5kpa。
|
